Isnin, 23 Mei 2011

TUTORIAL #22 - Bagaimana memuat turun imej 2D dari Google Earth ke Autocad

Selamat sejahtera,



Untuk kali ini kita akan membincangkan bagaimana cara memuat turun gambar-gambar dari imej Google Earth ke dalam Autocad secara manual.



Langkah 1


1. Start Google Earth aplikasi



2. Kenalpasti lokasi imej yang hendak dimuat turun.

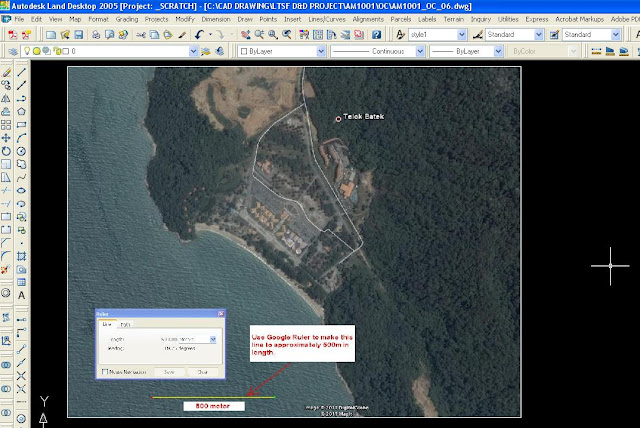

3. Tentukan skala imej terlebih dahulu. Gunakan 'Google Ruler'  seperti gambar di bawah;




4. Copy dan simpankan imej tersebut kedalam komputer anda. Pastikan garis itu tertera di imej tersebut dan kemudian lebih mudah untuk anda membetulkan skala selepas ini.


 Langkah 2


1. Start Autocad Aplikasi
2. 'Insert raster image' dari imej fail Google Earth ke dalam Autocad screen.
3. Klik kan cursor dimana-mana. Jangan risau berkenaan skala.






4. Setelah imej sudah tertera pada screen, ukur garis jarak pada Google Earth ruler tersebut. Katalah Google Earth ruler 500m, tetapi bila anda ukur hanya 184.95m.



Buat pengiraan seperti ini:
= 500/184.95
= 2.7034333 ( ini adalah scale factor)


 Gunakan scale factor tersebut untuk menjadikan imej itu betul dan tepat dalam skala yang diperlukan.



5. Taip 'scale' pada command line
     >select objects, > select All, enter twice. Lakukan seperti biasa untuk skala objek.
     >Specify base point: > klik dimana-mana
     >Specify scale factor or [Reference]:    masukkan  2.7034333, >enter.



6. Imej tersebut sudah siap dengan skala yang betul. Anda boleh 'digitze atau 'attach' fail imej tersebut sesuai dengan keperluan kerja-kerja anda.




Kita boleh juga untuk menempatkan imej tersebut kepada kordinat yang betul (Plain State Coordinates). Untuk melakukan ini, kita perlukan satu benchmark pada imej tersebut yang diketahui kedudukan nilai kordinat Easting dan Northing. (Elevation tidak akan berlaku didalam tugasan imej ini kerana imej 2D.)


Setelah mengenal pasti lokasi kordinat benchmark tersebut, kemudian 'Move' imej tersebut kepada kordinat benchmark tersebut.



Untuk pengetahuan anda, di dalam perisian Autocad 3D Civil, kerja memuat turun imej dari Google Earth  bertambah mudah dan tepat dimana imej yang dimuat turun itu merangkumi kordinat 3D, X, Y dan Z.




Sekian selamat mencuba.


End of Tutorial #22
Admin.
Rahman Ahmad





TUTORIAL #24 - Rajah Detail Autocad

Salam Sejahtera,


Di dalam lukisan pembinaan, lukisan detail adalah sangat penting. Tujuan diperlukan lukisan terperinci adalah untuk memudahkan kepada jurutera pembinaan memahami bagaimana sesuatu rekabentuk itu hendak dibina.


Dibawah ini ada beberapa contoh lukisan detail untuk civil dan structure yang biasa dilihat pada lukisan pembinaan.








Skala yang digunakan biasanya tidak memerlukan skala yang betul. Penunjuk yang selalu digunakan didalam sesuatu lukisan detail ialah Not to Scale ataupun N.T.S.













Anda perlu menyatakan dari mana ianya diambil. Penggunaan 'bubble' atau f'ernbar' adalah untuk memudahkan rujukan dibuat. Untuk indikasi sesuatu keratan rentas, kita akan menggunakan huruf abjad, manakala untuk lukisan terperinci, nombor akan digunakan. Sila lihat rajah dibawah:










Satu lukisan terperinci boleh ditunjukkan dalam sudut pandangan atas atau pelan, sisi dan juga pandangan isometrik.





Didalam lukisan konkrit tetulang juga memerlukan lukisan detail, juga bertujuan untuk memudahkan seorang jurutera membaca pelan bagaimana lokasi, kedudukan serta jenis besi yang hendak digunapakai.
















Terima kasih.
Selamat Maju Jaya.




Rahman Ahmad




End of Tutorial # 24

Rabu, 18 Mei 2011

TUTORIAL #26 - XREF Titleblock ke dalam Autocad

Salam Sejahtera,


Apa khabar? Semoga anda sihat dan ceria selalu.


Dalam Tutorial #25 yang lepas anda telah belajar bagaimana hendak melukis 3 jenis titleblock yang sering digunakan didalam lukisan kejuruteraan.


Hari ini anda akan belajar bagaimana hendak 'xref' titleblock tersebut kedalam Autocad drawing.


Xref adalah singkatan dari 'external reference' dimana kita mengimport drawing kedalam drawing yang lain.


Tujuan perlu titleblock adalah untuk menjadi frame kepada drawing semasa printing kelak.


Saya akan tunjukkan bagaimana hendak xref titleblock A4 sahaja.


Anda cuba lakukan sendiri untuk titleblock A3 dan A1.






Ikuti langkah-langkah berikut:


1. Open Autocad seperti biasa.


2. Saveas sebagai satu drawing yang baru.


3. Lukiskan sesuatu objek yang ringkas dalam drawing itu, misalnya, satu segiempat tepat.


4. Tukarkan view dari Model Space ke Paper Space. Tahukah bagaimana cara melakukannya?
Sila lihat figure dibawah:





5. Perhatikan kepada ‘Layout1’, right click padanya, setelah itu pergi ke:


> Page Setup Manager.. > Modify > printer name= Adobe PDF


6. Paper Size = A4


7. Plot area, what to plot > biarkan ianya pada 'Layout '


8. Plot scale, Scale: 1 : 1


9. Drawing orientation = Landscape,


10. Klik OK, keluar dari dialog box itu. Sudah selesai.


sila lihat figure dibawah:








Sekarang tiba masa untuk tugas yang seterusnya.


XREF titleblock kedalam Paper space tersebut.


1. Masih lagi di Layout1


2. Taip 'xref' pada command


3. Xref Manager akan muncul


4. Klik 'Attach'


5. Cari dimana anda simpan drawing TBA4L sebelum ini.


6. Setelah jumpa klik failname tersebut, selepas itu tekan ‘open', kemudian klik OK lagi sekali.


7. Titleblock A4 telah masuk betul-betul pada Layout 1.


Tetapi drawing masih kosong kan? Tidak mengapa, kita akan sambung lagi langkah seterusnya.





8. Taip 'MV' pada command.


9. Buat satu rectangle atau kotak kedalam tempat kosong di titleblock tu.


10. Anda akan nampak segiempat yang anda lukis dalam 'model Space' sebentar tadi. Sila lihat figure dibawah:








Kalau tidak nampak bermakna ada sesuatu kesilapan yang telah berlaku.


Sila ulangi sehingga anda menjadi mahir. Kemudian cuba pula dengan Titleblock A1 and A3.



Video dibawah menunjukkan cara bagaimana mahu xref titleblock kedalam Layout. Namun cara ini ada sedikit perbezaan dengan cara yang saya terangkan diatas.


Jika anda masih tidak faham, jangan teragak-agak untuk menghantar email atau sms kepada saya.






Jumpa lagi di lain tutorial, bye.






End of Tutorial #26


Rahman Ahmad.



Rabu, 4 Mei 2011

TUTORIAL #25 - Melukis Titleblock Dalam Autocad




Salam Sejahtera,

Titleblock ada bermacam jenis dan saiz mengikut kertas yang kita kehendaki. Biasa yang sering digunakan adalah saiz A4, A3, A1, dan lain-lain.

Kali ini saya akan bagi satu assignment mudah. Saya mahu anda lukis satu titleblock. Dibawah adalah contoh ukuran titleblock tersebut.


1.Titleblock A4  = 200 X 287
2.                A3  = 285 X 410
3.                A1  = 580 X 830   (semua ukuran dalam unit mm)

Ok, bagaimana mahu mula melukisnya?

1. Buka Autocad

2. Taip 'PL' atau polyline pada Command, enter. Klik mana-
     mana satu point pada screen.

3. Tekan F8, atau ORTHO untuk line sudut mendatar.

4. Taip 1000, enter, perhatikan line Itu. Kalau line itu penuh
     tidak cukup ruang, enter lagi sekali.

5. Taip 'Z' enter, kemudian taip 'E', enter. Lukisan line tadi
    akan masuk semua kedalam autocad.

6. Kemudian ‘delete’ line itu. ( Tujuannya adalah untuk
    mendapatkan ruang yang luas dalam screen)



Ok, sekarang mari kita start lukis titleblock A4:



1. Taip 'PL' atau polyline pada Command, enter. Klik mana-
     mana satu point pada screen.

2. Tekan F8, ORTHO untuk line sudut mendatar kekanan.

3. Taip 287, enter. ( bawa cursor kebawah supaya arah line
     yang dilukis menuju kebawah )

4. Taip 200, enter, ( bawa cursor kekiri supaya arah line
     yang dilukis menuju kekiri )

5. Taip 287, enter, kemudian taip C, enter.



Ok, sekarang kita dah ada satu rectangle yang berukuran 287mm x 200mm. Untuk kekotak text block drawing tu pula, anda boleh agak sendiri berapa besar.

Sila lihat figure dibawah:







Masukkan teks yang sesuai kedalam text block itu. Guna teks jenis 'simplex' saiz = 1.5.

Move kan teks yang sudah siap kedalam text block itu.

Kalau sudah siap, anda mesti ‘move’ titleblock tu ke kordinat 0,0. Caranya seperti dibawah:



1. Taip 'Move'

2. Select object; taip ALL, enter 2 kali

3. Specify base point or displacement: tekan F3, untuk
    osnap endpoint pegang kat sudut hujung kiri bawah
    sekali kat titleblok tu,

   Sila lihat figure dibawah:




4. Specify base point or displacement: Specify second
     point of displacement or Taip 0,0 enter.

5. Taip Z, enter, Kemudian taip E, enter.

6. Save drawing ini dengan nama "TBA4L.dwg".



Anda boleh mencuba untuk melukis titleblock saiz yang lain. Caranya sama sahaja seperti melukis Titleblock A4.




Video dibawah menunjukkan bagaimana sebuah titleblock A4 dilukis.








Sekian dulu. Selamat Maju Jaya.


End of Tutorial #25

Rahman.
