TUTORIAL #9 - Mengedit dengan Arahan Command yang Mudah

Gambar hasil dari Autocad

Salam sejahtera dan jumpa lagi.

Huhu..kita sudah sampai ke tutorial 9. Diharap anda rajin membuat latihan dan mulai mengerti sedikit sebanyak mengenai Autocad hingga kini.

Baiklah, untuk tugasan kali ini, anda dikehendaki melukis atau mengedit dengan menggunakan sesuatu command yang mudah.

Kita mulakan dengan yang berikut:

Taipkan ‘RECTANGLE’ pada command, enter. Klik dan drag cursor dan klik sekali lagi. Satu rectangle telah terbentuk di screen Autocad. Ini adalah sebagai satu lukisan kerja tugasan kita.

Gambar dibawah menunjukkan satu 'rectangle' sedang terlukis.

Klik pada image untuk lebih jelas

( Dalam tugasan ini, Anda perlu mengulangi melukis rectangle untuk menyambung kerja seterusnya. ‘Klik’ adalah sebelah kiri mouse dan ‘Right klik’ adalah sebelah kanan mouse.)

Gambar dibawah menunjukkan satu 'rectangle' yang telah siap dilukis. Mudah bukan..?!

Klik pada image untuk lebih jelas

Kemudian lakukan seperti berikut dibawah ini:


1) Command Erase
>Taip E > Select objects > klik pada ‘rectangle’ > objek terpadam kesemuanya.


2) Command Move
> Taip M > Select objects > klik pada rectangle > klik sekali dimana saja > drag rectangle >
klik lagi sekali > objek terpindah tempatnya.

3) Command Copy
> Taip Co > Select objects, > right klik > klik dimana saja > drag rectangle > klik lagi sekali.
Klik lah berapa banyak yang anda suka, kerana setiap klik akan meng’copy’ object tersebut.


4) Command Trim
> Taip Tr > Select objects > klik pada rectangle, right klik > klik pada mana-mana bahagian rectangle > satu sisi akan terpadam atau terpotong.

5) Command Extend
Untuk kerja ini anda perlu melukis satu garisan yang menghala tuju ke rectangle tersebut tetapi tidak bersentuhan. Setelah itu,
> Taip Ex > Select boundary edges > Select objects > klik pada rectangle > right klik > klik pada hujung garisan menuju rectangle, enter > apa terjadi ? . Anda boleh lihat sendiri.


6) Command Mirror> Taip Mirror > Select objects> klik rectangle > right klik > Specify first point or mirror line> Press F8 > Klik dimana mana> Klik lagi sekali sebarisnya > enter


7) Command Rotate
> Taip Ro > Select object > klik objek, right klik > klik base point > taip berapa nilai sudut > enter

8) Command Fillet> Taip F > taip R, > enter radius value > klik pada sudut segi objek > done

9) Command Chamfer> Taip Chamfer > klik pada sudut curve objek > done.

10) Command Explode> Taip X > Select objects > klik pada objek
Objek yang bergabung pecah menjadi terurai.


11) Command Break> Taip BR > klik pada objek > objek terputus

12) Command Hatch> Taip Bhatch > Pick Points dalam area yang hendak hatch> right klik > enter

Autocad Tip

Anda menghadapi kesusahan memadam layer yang kosong? Taipkan saja 'purge' pada command. Semua layer kosong dan entities yg tidak perlu akan terpadam. Sila cuba.

Good Luck.
End of Tutorial #9

TUTORIAL #8 - Melukis dengan Arahan Command yang Mudah

Gambar hasil kerja Autocad


Salam Sejahtera,


Bertemu lagi dalam tutorial ke 8. Pada kali ini kita akan membincangkan bagaimana menggunakan beberapa jenis arahan command serta cara melukis.


Baiklah, kita mulakan dengan yang berikut:

a) Line1- Taip L atau klik pada icon line.
2- Klik satu titik pada screen Autocad.
3- Bawakan cursor kearah line yg hendak dilukis. Boleh taip berapa panjang line itu kalau perlu.
4- Klik lagi sekali dan enter.



b) Polyline
1- Taip PL atau klik pada icon polyline
2- Klik satu titik pada screen Autocad.
3- Gerakkan cursor kearah line yang hendak dilukis. Boleh juga menaipkan panjang line itu.
4- Klik lagi sekali dan enter.

Cara melukis polyline lebih kurang sama sahaja dengan melukis line, tetapi polyline merupakan satu gabungan diantara semua line itu. Kalau satu segmen di padamkan, semua ikut terpadam.



c) Circle
1- Taip C atau klik pada icon circle.
2- Klik satu titik pada screen.
3- Taip D untuk diameter.
4- Taipkan 20
5- Enter. Satu bulatan dengan diameter bersamaan 20 unit.



d) Arc1- Taip ARC atau klik pada icon arc
2- Klik 3 titik pada screen Autocad.
3- Satu garis lengkung (arc) telah terbentuk.

Banyak cara untuk membuat arc. Anda boleh mencuba selebihnya.



e) Rectangle
1-Taip REC atau klik pada icon rectangle.
2- Klik satu titik dimana-mana.
3- gerakkan cursor sesuka hati.
4- Klik lagi sekali. Rectangle yang tidak ditentukan saiznya telah terbentuk.



f) Doughnut
1- Taip DOUGHNUT atau klik pada icon doughnut
2- Masukkan inside diameter untuk doughnut itu
3- Masukkan outside diameter untuk doughnut itu.
4- Klik pada screen berapa banyak doughnut yang anda suka.
5-Tekan enter kalau sudah mencukupi membuat doughnut.



g) Polygon
1- Taip POLYGON atau klik icon polygon.
2- Masukkan berapa side yang kita mahu, boleh jadi 4, atau 6, atau 10 atau lain-lain.
3-Taip E untuk edge.
4- Klik satu titik dan gerakkan cursor dan klik lagi satu titik.



h) Ellipse
1- Taip Ellipse atau klik icon elipse
2- Taip A atau C (Arc/Center) dan klik
3- Klik lagi sekali dan masukkan darjah pusingan (Rotation)
4- Klik sekali lagi.


i) Revcloud
1- Taip REVCLOUD atau klik pada icon
2- Klik satu titik mula pada screen
3- Gerakkan cursor mengikut arah yang dikehendaki
4- Arahkan cursorkembali mendekati titk mula sebentar tadi.

Revcloud adalah singkatan dari 'Revision Cloud'. Anda boleh mengubah beberapa perkara pada option revcloud ini jika perlu.



j) Bhatch
1- Taip BHATCH atau klik pada menu Draw> Hatch
2- Pick Point
3- Klik dalam satu bulatan (circle) atau rectangle
4- Tekan enter 2 kali



Command Bhatch biasanya diguna apabila kita hendak melorek satu kawasan supaya nampak jelas serta berbeza dari kawasan lain.




Ini adalah command arahan secara ringkas serta sering diguna semasa kita melukis. Banyak command lain pada Autocad termasuk juga pada menu-menunya. Dengan selalu membuat latihan anda akan sentiasa mempelajari ilmu yang baru.



Contoh lukisan yang ringkas dan mudah.



Saya memberi panduan ini secara mudah dan ringkas. Anda perlu mengembangkan pengetahuan anda dengan mencuba apa sahaja icon dan menu yang terdapat disekitar paparan untuk lukis.

klik imej untuk lebih jelas

Semakin banyak anda tahu, semakin cekap anda melukis.


Autocad Tips

Dengan menekan kekunci 'Arrow up' atau 'Arrow down', anda akan dapat mengulangi semula setiap command yang ditaip. Ini bermakna anda tidak perlu menaip semula arahan tersebut.
Silakan cuba.


Selamat Maju Jaya,

Jumpa lagi.
author

End of Tutorial 8

TUTORIAL #7 - Bagaimana menentukan skala melukis pada Autocad

Gambar hiasan

Salam sejahtera,

Pada tutorial yang lalu, anda telah belajar bagaimana untuk menulis dan memilih jenis teks dalam lukisan Autocad. Setelah anda dapat memahami kegunaan teks, kini anda akan diberitahu bagaimana menentukan skala (scales) dalam lukisan kejuruteraan Autocad.

Sentiasalah melukis menggunakan skala 1 : 1. Maksudnya kalau anda hendak melukis satu garisan yang panjangnya 10m, maka lukiskan sepanjang 10 unit dalam Autocad.


Autocad menyediakan skala melukis dalam ukuran unit, terpulang kepada anda samada menterjemahkan unit itu kedalam unit-unit yang di perlukan.

Perhatikan gambar dibawah:



Klik imej untuk lebih jelas

Untuk tugasan ini, anda dikehendaki melukis sebuah segiempat tepat dengan ukuran sisi 20 x 10 unit. Gunakan arahan membuat garisan. Apa yang perlu anda masukkan ialah ukuran panjang setiap sisi segiempat itu.

Taipkan ‘L’ enter dan masukkan 20 pada command dan enter. Anda sudah mendapati satu garisan dengan 20 unit terpapar di paparan Autocad. Teruskan menaip angka 10 dengan membiarkan ‘cursor’ menghala kebawah.

Untuk mendapat garis yang tegak tepat sila pilih ‘ortho’ dengan menekan F8. Lakukan sehingga genap semua sisi segiempat itu.

Anda juga perlu membuat penunjuk ukuran (dimensions) pada rajah tersebut. Sila lihat gambarajah di atas. Pada tutorial yang lain anda akan mempelajari bagaimana hendak memasukkan 'dimensions and arrow' didalam lukisan Autocad.

Dengan menaip ‘polyline’ pada command, anda juga boleh melukis satu garisan yang bersambung terus. Anda boleh memasukkan panjang yang dikehendaki pada command.

Sekiranya anda mahukan satu garisan lurus tepat pada 90°, tekan F8. Lihat perbedaannya ketika anda menekan atau melepaskan F8.

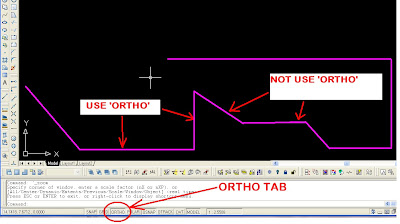

Cuba klik pada tab 'ortho' seperti gambar dibawah. Fungsinya sama saja dengan F8.

Klik imej untuk lebih jelas

Anda mesti melukis dengan menggunakan skala 1 : 1 pada model space. Ini adalah kerana mahu mengelak daripada keliru ketika mencetak lukisan tersebut.

Anda perlukan membuat latihan supaya mahir melukis dengan skala yang betul. Jangan melompat kepada tutorial lain sekiranya belum mahir.

Saya cuba menggunakan pendekatan yang ringkas dan mudah dalam tutorial ini supaya mudah diterima dan tidak memeningkan kepala anda.

Saya menyusun tutorial serta tugasan peringkat demi peringkat supaya anda tidak keliru dalam mengikutinya. Satu persatu kita belajar dan dahului perkara yang lebih penting.

Untuk kali ini kita hanya membincangkan skala melukis pada model space sahaja.

Kalau lukisan anda didalam unit metric, ianya amat mudah untuk dilukis. Kalau semua unit lukisan dalam meter, usahakan semuanya didalam meter. Elakkan dari mencampurkan unit metric (eg. meter) dengan unit imperial (eg. kaki/inci).

Secara mudahnya, dalam menentukan skala lukisan, anda perlu memikirkan, apa yang anda mahu lukis? Berapa besar ruang atau meterial yang terlibat untuk dilukis?

Sebagai contoh, kalau anda mahu melukis satu objek sebesar kotak mancis, sudah pasti unit skala yang digunakan dalam mm atau inci. Tidak mungkin kita mahu menggunakan unit meter atau kaki pada lukisan itu kerana terlalu besar dan kelihatan ganjil.

Begitu juga kalau anda mahu melukis satu bangunan yang besar. Adakah anda menggunakan unit skala mm ? atau inci ?. Sudah tentu skala yang lebih besar.

Autocad tidak perduli apa saja unit yang anda mahukan, imperial atau metric, Autocad tetap dengan unitnya sendiri iaitu dalam " unit". Kita perlu menukar unit Autocad itu kepada inci, kaki, mm, cm atau meter mengikut kehendak kita.



Autocad tips

Taipkan 'list' pada command, klik pada polyline pada lukisan. Autocad akan memberi infomasi kepada anda ciri-ciri polyline itu. Silakan cuba.

Selamat Maju Jaya,

Jumpa lagi,

author

End of Tutorial #7
