TUTORIAL #13 - Cara Membuat Kontour Menggunakan Land Desktop (LDD)

Salam Sejahtera,

LDD adalah salah satu cabang dari Autocad di mana kita boleh manipulasi sekelompok data terutamanya point untuk di generasikan kepada sesuatu yang lebih penting untuk diketahui.
Sebagai contoh kalau anda mempunyai sejumlah point tanah atau sebagainya, (civil and survey points) dan anda mahu membina garis kontur dari sejumlah point tersebut. Apa yang perlu anda lakukan adalah;

Buka Autocad dan buatkan satu fail dwg untuk project job.

Open > New > Create Project > ikuti langkah yang perlu, masukkan nama fail dwg anda, sila lihat gambar dibawah;



Klik image untuk lebih jelas


Masukkan nama projek dalam ruangan yang ditunjukkan seperti gambar dibawah;




Klik image untuk lebih jelas


Selepas itu, sebagai permulaan untuk belajar, klik beberapa kali ok, seterusnya untuk keluar dari segala ‘setting’ ini.

Setelah itu, dapatkan sejumlah point survey yang mempunyai kordinit serta ‘elevation’


Import masuk kedalam Autocad dengan apa saja cara. Pastikan anda dapat melihat semua point tersebut dalam Autocad.


Sekiranya point tersebut terlalu kecil,
> Format > Point Style..> pilih mana-mana point style idaman anda. > ok.
Sila lihat gambar dibawah;






Klik image untuk lebih jelas



Terrain Model Explorer (TME)

Bahagian ini adalah amat penting sekali untuk difahami. Dibawah menu ‘Terrain’ anda akan dapati TME adalah yang di atas sekali. Disini berbagai kerja LDD boleh dilakukan dan TME adalah nadi kepada LDD. Sila lihat gambar dibawah;




Klik image untuk lebih jelas



Untuk tugasan kita kali ini kita memerlukan untuk menggarapkan semua point tersebut masuk kedalam database TME. Pertama sekali, right klik pada ‘Surface’ dan seterusnya klikkan pada item-item seperti dalam gambar dibawah;




Klik image untuk lebih jelas



Seterusnya klik pada ‘Points file’ sehinggalah seperti yang ditunjuk dalam gambar dibawah;



Klik image untuk lebih jelas

Selepas itu ikut arahan yang seterusnya , enter untuk memilih Layer, dan klik pada satu point, perhatikan arahan pada Command Line, perhatikan nama Layer didalam kandungan. (rujuk gambar dibawah);



Klik image untuk lebih jelas


Seterusnya tekan enter 2 kali berturut-turut. Anda akan dapati dialog seperti gambar dibawah;



Klik image untuk lebih jelas


Kerja anda seterusnya adalah membuar ‘surface’. Klik pada Surface1 seperti dalam gambar dibawah;


Klik image untuk lebih jelas



Right klik pada Surface1 dan akan dapati seperti gambar dibawah;



Klik image untuk lebih jelas


Klik pada ‘Build’ dan dialog box seperti dibawah akan muncul;


Klik image untuk lebih jelas

Namakan surface yang hendak dibuat dengan nama yang bersesuaian dan mudah untuk dikenali. Dalam contoh ini kita namakan SURFACE_1. Kemudian tekan ok beberapa kali dan keluar.
Pada ketika ini LDD akan memproses pembinaan surface 1 dan anda akan dapati dialog box seperti dibawah muncul; tekan ok.



Klik image untuk lebih jelas


TME akan memaparkan data-data informasi mengenai ‘surface’ yang dibina pada sebelah kanan tetingkapnya. Disi anda akan mengetahui informasi serta statistic setiap surface yang telah dibina. Sila lihat gambar dibawah;


Klik image untuk lebih jelas

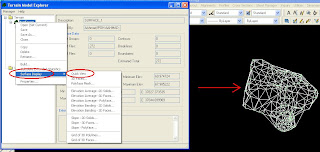

Untuk melihat hasil surface yang anda bina, klikkan kepada Surface1,
right klik > Surface Display > Quick View ..

Anda akan dapati satu rangkaian garisan bersambung yang dinamakan ‘TIN’ seperti yang ditunjukkan dalam gambar dibawah;



Klik image untuk lebih jelas


Cara membuat kontour dari Surface yang dibina


Selepas lengkap membina satu surface dari data point point tersebut, Kini anda mahu membuat contour pula. Untuk pengetahuan anda, contour hanya boleh dibuat setelah surface terbentuk. Sekiranya dalam kerja anda terdapat beberapa surface yang berlainan, maka anda boleh membuat contour untuk setiap surface tersebut. Apa yang perlu anda lakukan adalah letakkan setiap contour tersebut dalam ‘Layer’ yang berlainan supaya mudah anda membandingkannya.

Ok, untuk membuat satu-satu contour anda perlu melalui beberapa langkah, sila ikut seperti langkah-langkah dibawah;

> Terrain > Create Contours…>


Klik image untuk lebih jelas

Apabila anda mengklik pada ‘Create Contours, Create Contours dialog box akan muncul seperti dibawah;



Klik image untuk lebih jelas


Perhatikan kotak kekisi yang terdapat disana dan masukkan nilai-nilai serta informasi yang perlu. Dalam tutorial ini kita akan mengisi dialog box tersebut sperti tertera dalam gambar dibawah; perhatikan kekotak pengisi yang bertanda merah. Anda boleh memasukkan nilai yang sesuai dengan keperluan contour anda.



Klik image untuk lebih jelas

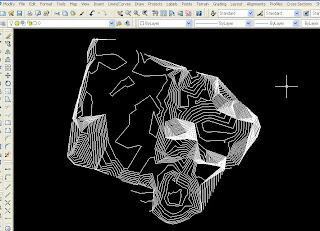

Selepas anda selesai mengisi, tekan ok dan hasilnya akan seperti dibawah;



Klik image untuk lebih jelas

Untuk memperhalus serta mencantikkan contour;

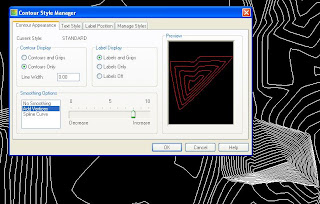

>Terrain > Contour Style Manager > Contour Appearence > Spline Curve > ok

Sila lihat apa yang berlaku kepada contour tersebut. Semua garisan contour berubah kepada bentuk ‘curve’ yang kelihatan lebih menarik. Untuk mengoptimumkan garis kekontour anda boleh memilih option seperti gambar dibawah. Apa-apa pun terpulang kepada keperluan anda samada kekalkan bentuk asal atau sebaliknya.



Klik image untuk lebih jelas


Memberi Label Kontour

> Terrain > Contour Label > Interior (atau lain2)


Klik image untuk lebih jelas

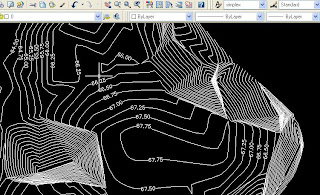

Klikkan pada garis kontor, dan klik lagi sekali ditempat yang kosong, maka contour label akan terbentuk seperti gambar dibawah;




Klik image untuk lebih jelas


Selesai sudah bagaimana cara kita membuat contour dari point-point survey. Anda boleh bermain dengan setiap option dalam TME. Setiap option ada kelebihan-kelebiha tertentu.
Rajin-rajinlah membuat percubaan ‘trial and error’. Anda akan pasti lebih bertambah mahir.
Autocad Tip
Pernahkan anda ingin untuk menukar format drawings (dwg) kepada format imej (jpg) ?
Taipkan JPGOUT pada command line. Anda akan dapati ianya lebih mudah dan begitu pantas!

Sekian untuk kali ini. Selamat Mencuba dan Selamat Maju Jaya.
End of Tutorial #13
